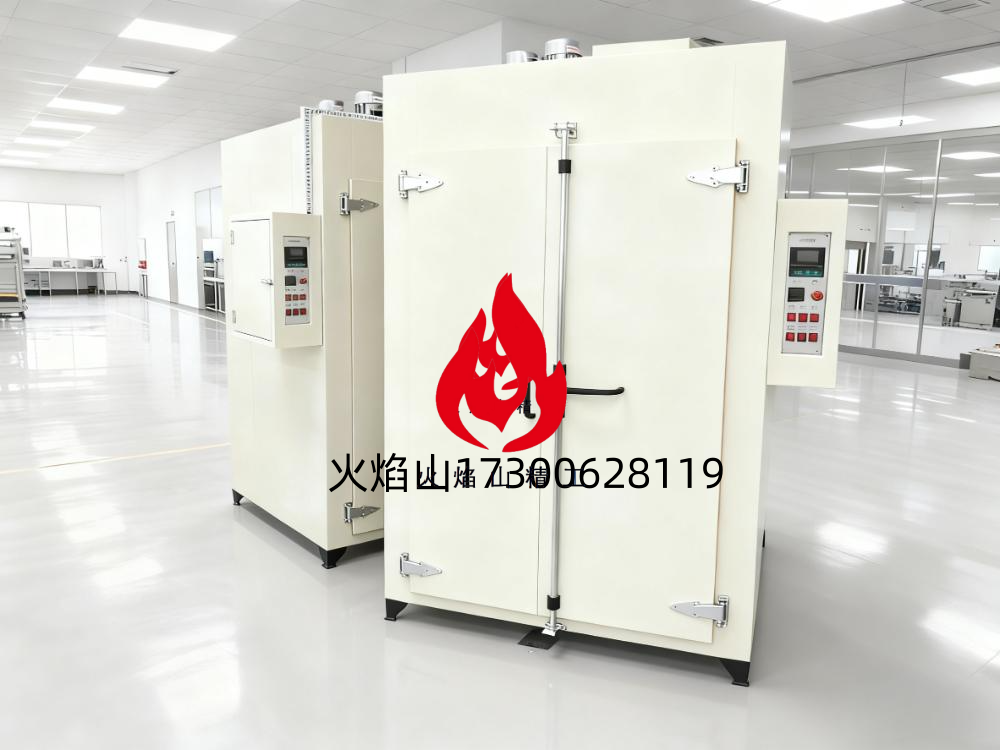

电热鼓风烘箱
产品详情
电热鼓风烘箱是工业与实验室通用的恒温烘干设备，依托电热加热配合强力鼓风循环系统，实现箱内空气快速对流换热，升温速度快、温度响应灵敏。设备广泛用于工件除湿干燥、胶水固化、物料预热、脱水除潮、试样老化等工艺，适配电子、五金、塑胶、化工、科研检测等众多行业，可兼顾实验室试样测试与车间批量烘干量产作业。
设备采用高品质不锈钢内胆，洁净防腐、不易积尘、易于清洁，有效杜绝物料二次污染。搭载高精度PID智能温控系统，控温精准、波动误差小，配合强制鼓风全域循环风道，腔内温度均匀通透、无烘干死角，有效解决物料外干内湿、固化不均、烘干品质参差等问题，稳定保障每批次产品加工质量。
整机采用加厚工业机身，保温隔热效果优异，节能低噪、无明火作业，安全性高，支持长时间连续稳定运行。标配超温报警、定时停机、漏电过载保护、故障自锁等多重安全防护，全方位守护设备与试样安全。设备规格齐全，支持非标尺寸与工艺定制，操作简单、运维便捷，是各行各业常规恒温烘干处理的主流优选设备。
苏州火焰山精工产品基本参数
| 设备名称: | 苏州火焰山热风循环烘箱 | 设备型号: | SZHYS-7 (常规7型) |
| 内胆尺寸: | 1000*800*800 (高H*宽W*深L mm) | 外型尺寸: | 1750*1360*1000 (高H*宽W*深L mm) |
| 使用电压: | 380V/N+3+地/50HZ | 工作温度范围: | 室温-300℃ (任意可调) |
| 加热功率: | 12KW/6支加热管, 分1档控温 | 鼓风功率: | 7500W/380V*1台 (耐高温长轴电机带离心风轮) |
| 控温精度: | ±1℃ | 温度均匀性: | ±2℃ |
| 内胆材料: | 1.2优质冷钢板折弯焊接 | 外壳材料: | 1.2优质冷压钢板焊接 |
| 整体框架: | 8#槽钢及5#角钢 | 底部结构: | 整体8号槽钢井字型框架及工字钢轨道 |
| 内部配置: | 碳钢方管小车 | 保温层及厚度: | 保温层120mm, 填充耐高温硅酸铝纤维 |
| 进气: | 顶部循环风机进口, 作为冷风补偿 | 排气: | 顶部安装1个直径100mm手动排气装置 (可电动) |
| 升温速率: | 空载15_20℃/分钟 | 测试须知: | 断测试点离内壁至少100mm, 恒温后15分钟 |
| 门制作: | 内冷钢板, 外冷压钢板, 双开门 厚度100mm | 门密封: | 承重型铰链及集装箱式拉杆 门用耐高温硅胶条密封 |
| 外壳温度: | 环境温度+30℃ | 烘箱噪音: | 外不超过80分贝 |
主要电器配置
| 温控仪表: | 宇电液晶数显温控，带微电脑PID，自动恒温 | 超温保护: | 当箱内温度超过主控温设定值N度后自动切断加热 |
| 时间设定: | HS48S-99.99定时装置，可自动定时加热 | 声光报警: | APT/AD16型声光报警装置，设定时间结束报警提示 |
| 控制电压: | 220V/50HZ | 测温装置: | 一支不锈钢铠甲K型电阻温度传感器，精度1%FS |
| 保护系统: | 漏电保护，断路保护，接地保护，相序保护 | 保护系统: | 缺相保护，电机过载保护，加热管漏电保护 |
| 加热控制: | SSR固态输出，采用品牌电器 | 鼓风控制: | 接触器输出，采用品牌电器 |
| 电器元件: | 覆套式远红外加热装置，使用寿命7-8万小时 | 断路器启动: | 有效保护所有电器元件 |
| 开关: | 正泰直径22圆形开关 | 指示灯: | 正泰直径22圆形多色指示灯 |
| 控制箱: | 单独控制挂壁式电箱 | 顶部排风机 : | 此项选配 (可安装电动定时抽风装置) |
| 记录仪: | 选配 (可配无纸或优质记录仪带USB接口) | 人机控制系统: | 选配 (PLC人机一体控制系统) |
| 温控系统: | 微电脑控制带PID自整定，控温精准 | 加热系统: | 远红外加热，效率高，节能省点，更加环保 |
| 鼓风系统: | 风量大，设计更加合理，使温度更加均匀 | 保温系统: | 密度效果好，隔热性能好，节能省电 |
| 测温系统: | K型铂电阻传感装置，测温精准 | 保护系统: | 多重保护系统，使用更安全可靠 |
安装及使用条件
| 安装场地: | 地面平整，通风良好 | 设备使用环境: | 设备周围无强烈震动设备及强电磁场设备，以免影响 |
| 安装环境: | 设备周围无易燃易爆腐蚀性物质及粉尘 | 安装地面: | 地面承重不小于800KG/平方 |
| 维护空间: | 设备四周留有适当的使用及维护空间 | 环境温度: | 使用环境温度：室温-40℃ |
| 相对湿度: | ≤85% | 环境气压: | 86kpa~106kpa |
| 电源线: | ±Ac(380)V，50Hz 三相四线+保护地线 | 保护地线: | 保护地线接地电阻小于4欧 |
| 空气开关: | 要求用户为此设备安装相应容量的空气开关 | 严禁烘烤: | 严禁直接烘烤酒精等易燃易爆物品！特此声明！ |
火焰山—热风循环烘箱的主要技术参数：（敬请参考）特殊规格及特殊要求可根据要求定制：以上箱体尺寸均可随意定制。
规格与技术参数 工作室尺寸:可根据客户需求制作
型号 | SZHYS-9030(A) | SZHYS-9070(A) | SZHYS--9140(A) | SZHYS--9240(A) | SZHYS--9420A | SZHYS--9620A | SZHYS-9920A |
电源电压 | AC220V 50HZ | AC380V 50HZ |
控温范围 | RT+10～250℃/ RT+10～300℃ |
恒温波动度 | ±1.0℃ |
温度分辨率 | 0.1℃ |
工作环境
温度 | +5～40℃ |
输入功率 | 850W | 1550W | 2050W | 2450W | 3100W | 4000W | 6000W |
容积 | 30L | 80L | 136L | 220L | 420L | 620L | 1000L |
内胆尺寸
（mm）W*D*H | 340*320*320 | 450*400*450 | 550*450*550 | 600*500*750 | 640*585*1355 | 840*600*1355 | 1000*600*1600 |
外形尺寸
（mm）W*D*H | 620*530*490 | 740*618*630 | 840*670*730 | 880*720*930 | 780*750*1880 | 980*800*1880 | 1140*800*2150 |
载物托架
（标配） | 2块 | 3块 | 4块 | 4块 |
定时范围 | 1～9999分钟/小时 |

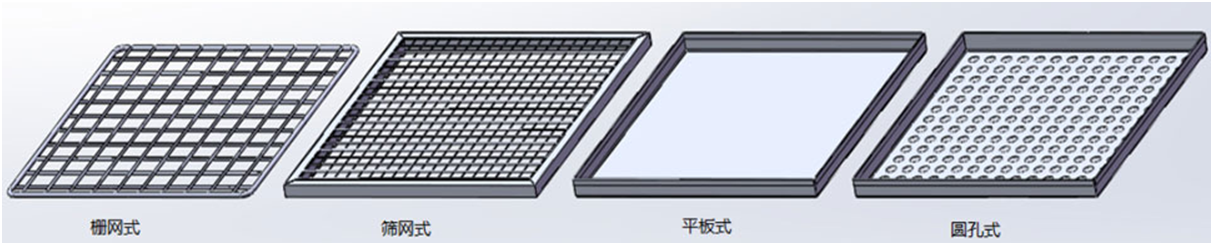

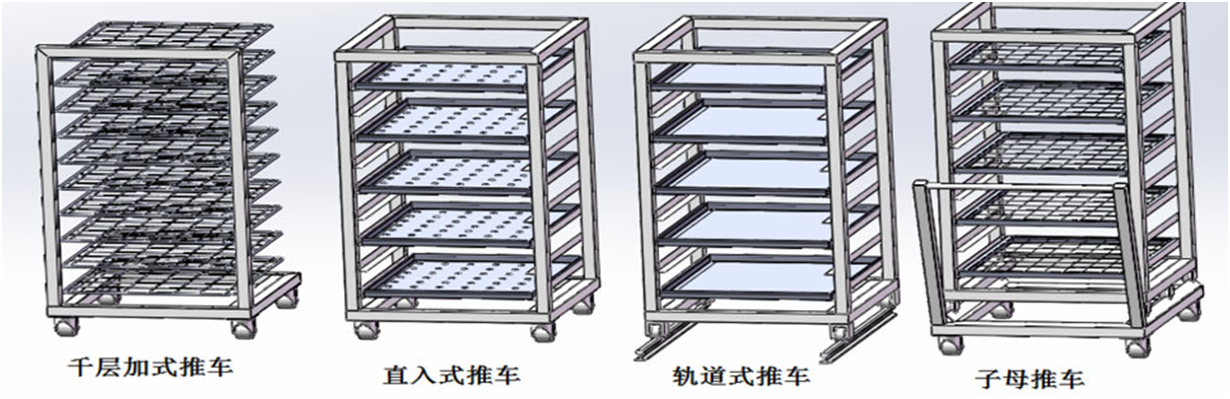

载具选择--可根据需求定制

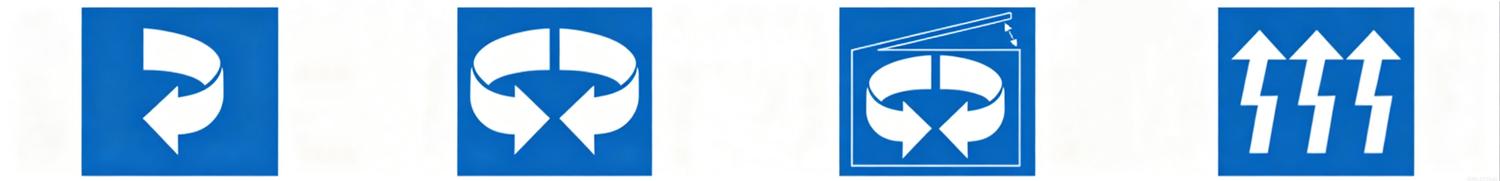

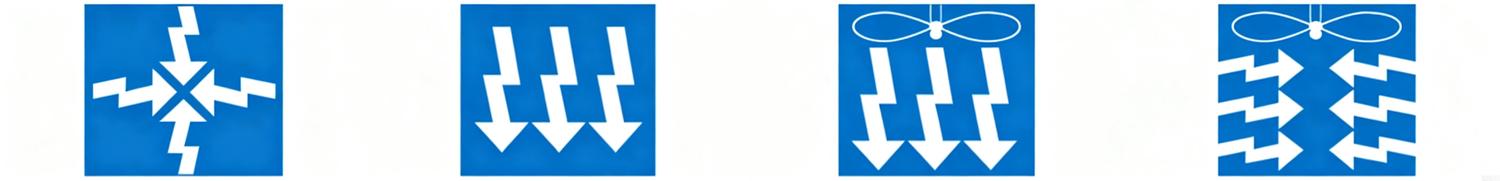

加热方式及循环风方式
电器选配
| 温度控制仪 |

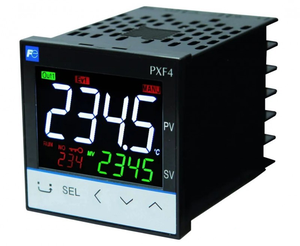

| 厦门宇电智能温控仪 |  | 日本富士液晶显示温控仪 |  |
| 日本岛电智能可编程温控仪 |  | 日本欧姆龙智能液晶温控仪 |  |
| 温度记录仪及时间继电器 |
| 多通道彩屏无纸记录仪 |  | 多通道有纸记录仪 |  |

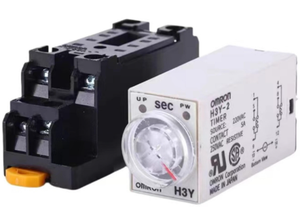

| 欧姆龙时间继电器 |  | 正泰时间继电器 |  |
| 触摸屏PLC |

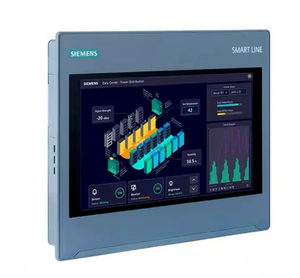

| 德国西门子触摸屏 |  | 普洛菲斯 Pro-face触摸屏 |  |
| 威纶通触摸屏 |  | 宇电触摸屏 |  |
| SSR SCR选配 |

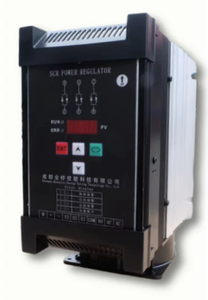

| SSR固态接触器 |  | SCR可控硅 |  |
注:可根据用户不同的工艺要求专业设计及制造。[公司主要以非标设计为主]
▲产品附件说明:
1.随机备品使用说明书，电器元件说明书，保修单，合格证各一份，
2.保修范围产品整机保修一年(除人为损坏)包含所有电器元件。
*本公司可按照客户要求定制各类非标型号，尺寸的烘箱，烤箱，干爆箱，烘干箱等电热设备。
*如您所烘烤物品带有挥发性气体或者摩蚀物体产生，请您和我们技术服务人员详细说明，必要时要加装防爆装置或者采用耐腐饨性材料制作。严禁烘烤易爆物品!
您还有疑问请和我们技术部门联系:17300628119 https://szhysjg.com/请参考公司官方网站。
您如果需要更详细的参数资料和单个产品报价请联系销售部门:17300628119
